2014年09月20日

S&W M686 CS 3インチ 完成!!




と言う事で、とうとう完成しました~♪ヽ(´ー`)ノ





グリップはとりあえず自前のKフレームゴンカロバナナスムースを取り付けてみましたが、なかなか似合ってますね♪

今回は実銃もマットステンレスと言う事で、EX-STを吹いてから、ウレタンクリヤーに専用フラットベースを少量混ぜて
吹いてみました。フレーム上面等の塗り分けも無しです。なのでちょっと地味~に見えますが、実銃がそうなんだから
仕方ないですよねっ!



早速ですが、細部を見て行きましょう。

まずは6インチから切り詰めた3インチバレル






乾燥時間をたっぷり取ったので、加工痕の目地も綺麗に消えてます♪
手彫りの刻印も良い出来かと~~(*゚ー゚)ノ



ラウンドバット加工&バックストラップのセレーションはこんな感じに・・・





今回は手彫り刻印盛り沢山でしたね~♪

まずはS&Wモノグラム。





アドレス刻印のU.S.A.の部分。



元の刻印が太めなのでなるべく合わせたつもりでしたが、ちょっと違和感残ってますかね・・・

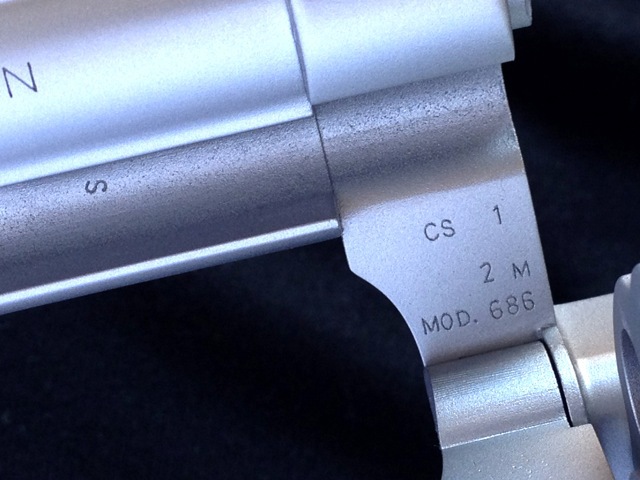

ヨーク内側のフレーム刻印。





ヨーク刻印。





グリップで隠れる(w)フレーム左側の刻印。



デカいSの字は太くなるように針先を調整しました。

底面のシリアルナンバーと側面のロットナンバー?は、数字の字体が違うのもチェックポイントですw



右側。



亜鉛の部分と樹脂の部分が混在してるので、あまり綺麗に彫れなかったです(;^_^A

でも、実銃の刻印も綺麗じゃないんでコレで良し!!(・・・と自分に言い聞かせるw)

あ、そうそう。ストレインスクリューはラウンドバット化に合わせて短く詰めてます。



ハンマーノーズブッシングのモールド再現。





銃口先端の面は実銃っぽく同心円状の加工痕を再現・・・



・・・したかったけど、これが限界かな・・・



アルミから削り出したフロントサイトは、ブラックパーカー後に本体と同じフラットウレタンクリアー。





製作時にややガタめに作っておき、塗装後にやや圧入になるようにしたので、ガタ無しです!(`・ω・´)



結構悩んだエキストラクターロッド。





形状修正したハンマーノーズ。





ハンマーのチェッカリングも目を立て直してから、トリガー共々本体と同じ塗装です。





リアサイトは面を出し直し、セレーションの目を立て直してからブルーイング。



艶は控えめに仕上げました~



スイングアウトォ!!



・・・しても今回は映り込みませんので悪しからずw



個人的萌えポイントであるトリガーガード。



・・・あ、気が付きました? トリガーストップが付いてない事に。
このCSは付いていないらしく(というかオプション扱い?)、しかし溝は残ってるので同様に再現(?)しました~



縦構図でーす。

1枚目はGUN誌1988年9月号の表紙と(ほぼ)同じ角度で♪



ホルスターとかの小物は持ってないので省略ww


残りの3枚。









グリップをサービスサイズに変更、Tylerのグリップアダプター(#20A-3)と。



このグリップとアダプターは、アメカジ67さんの為によしまるさんがご用意されたモノ♪
チェッカリング幅が広い、やや古め?のタイプですね。

・・・正直、この辺は色んなタイプがあってよく分かってませんが、ラウンドバット化の時に合わせた手持ちのは
もうちょっと古い感じ?(ボロいからそう見えるだけという話もw)



こちらのグリップは、アメカジ67さんが『とりあえず』という事でご用意されたモノ。





こちらは割と新しめのタイプで、チェッカリングの幅が狭いタイプです。

これらのグリップ(よしまるさんのとアメカジさんのと私の)、それぞれ微妙にサイズが違うんですよねーw
私のが一番サイズが大きく、これに合わせたフレームには他の二つはやや小さめでありました・・・



3インチのLフレームラウンドバット、という事で私の作りかけM586と並べて撮ってみました♪



ウチの子もM686 CSにしようかな~?


・・・うん・・・ まぁ・・・ そのうちww
